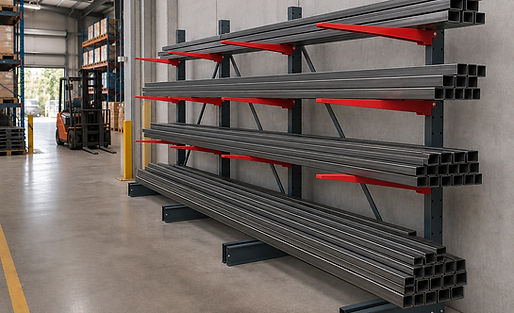

Kragarmregale.– flexibel, stabil und sofort konfigurierbar
Langgut, Rohre, Profile oder Holzbalken lassen sich in einem herkömmlichen Regal kaum vernünftig lagern. Ein Kragarmregal (auch Auslegerregal) löst dieses Problem: Dank der auskragenden Arme ohne Querstreben lagern Sie sperrige Güter jeder Länge sicher, zugänglich und platzsparend ein. Wir von mk-Lagertechnik planen, liefern und montieren Kragarmregal-Systeme für Industrie, Handwerk und Handel – angepasst an Ihre Fläche, Ihre Güter und Ihre Anforderungen.
Datenblatt / Kurzreferenz
Statische Bemessung / Planungsnorm
Prüfnorm
Zu beachtender Arbeitschutz
Regaltypen
Einsatzbereich
Montage
DIN EN 15512
DIN EN 15635 / DGUV 208-061
A1.8 „Verkehrswege“
ASR A2.3 „Fluchtwege und Notausgänge,
Flucht- und Rettungsplan“
4 Hauptsysteme
innen & außen
eigenes Team & langjährige Partner
01 - Zielgruppe wählen
Wer sind Sie? Wir zeigen, warum wir ihr Partner sind.
Sie optimieren Bestandslager oder skalieren Kapazitäten.
Normkonform, erweiterbar, schnell umsetzbar.
Kosten pro Lagerplatz im Griff
Maximale Effizienz statt Stückpreis-Denken
Angebote, die sofort entscheidbar sind
Schnell, klar, vergleichbar
Erweiterung & Ersatzteilverfügbarkeit
Nachhaltige Systeme mit gesicherter Verfügbarkeit
Herstellerunabhängig die beste Lösung
Kein Katalogverkauf, sondern echtes Sourcing
Lager, das mitwächst
Skalierbar statt später teuer umbauen
Individueller Festpreis
Planungssicher bis zur finalen Umsetzung
Industrie - Logistik - E-Commerce
Industrie Handwerk - Werkstatt - Shop
Architektur - GU - Facility
02 - Sortiment
4 Regalsysteme für Langgut
mk-Lagertechnik: Spezialist für Regalsysteme für Langgutlager
Wir von mk-Lagertechnik planen, liefern und montieren Kragarmregal-Systeme für Industrie und Handel und begleiten Sie von der Beratung vor Ort bis zur fachgerechten Montage. Zu unserem Portfolio gehören unter anderem Kragarmregale aus Holz, Schwerlast-Kragarmregale oder mobile Kragarmregale.
Mit über 40 Jahren Erfahrung kennt das Team die typischen Herausforderungen bei der Lagerung von Langgut: zu wenig Platz, schwierige Zugänglichkeit und wechselnde Anforderungen an die Traglast. Unser Leistungsportfolio umfasst die Aufnahme Ihrer Maße und Anforderungen vor Ort, die individuelle Lagerplanung sowie die komplette Umsetzung aus einer Hand.
Kragarmregal-Systeme kommen überall dort zum Einsatz, wo Rohre, Stahlprofile (Kaltprofile), Holzbalken, Platten oder andere Langgüter gelagert werden müssen – in Werkstätten, Produktionshallen, Baumärkten und Außenlagern. Wer einen zuverlässigen Partner sucht, der nicht nur liefert, sondern mitdenkt, ist bei uns richtig.
03 - Spezifikation
Welches Kragarmregal passt zu Ihrem Lager?
Kragarmregale eignen sich für Langgut wie Rohre, Platten und Profile. Damit die gewählte Variante auch langfristig zur Lagersituation passt, sind folgende Faktoren entscheidend:
Faktoren
Beschreibung
PR-01
Einsatzmaterial/ Lagergut:
Holzbalken, Stahlrohre, Aluminiumprofile, Bleche und Platten: Je nach Lagergut variieren Armtiefe und Traglast pro Arm. Abhängig davon, ob das Material als Bündel geschlichtet oder als loses Langgut gelagert wird, kommt unterschiedliches Zubehör zum Einsatz. So lässt sich ein Kragarmregal beispielsweise mit vertikalen Trennern an den Kragarmen in Sektionen unterteilen, damit bei Rundmaterial nichts herausfallen kann.
Aufstellung:
Einseitige Kragarmregale eignen sich für die Wandaufstellung und sparen Fläche; doppelseitige Ausführungen stehen frei im Raum und bieten doppelte Kapazität auf fast derselben Grundfläche.
Traglast je Arm:
Je nach Systemgröße tragen einzelne Arme zwischen 100 kg und 1.500 kg. Die Auswahl der Kragarmbelastung kann jeweils in 100-kg-Schritten präzise gewählt werden.
Raumhöhe und Stützenabstand:
Beide Größen bestimmen, wie lang das Lagergut sein darf und wie viele Ebenen sich sinnvoll realisieren lassen, bzw. lassen sich die Stützenabstände individuell dem Langgut anpassen.
Zugänglichkeit:
Ob per Hand oder mit Flurförderzeugen (Gabelstaplern) eingelagert wird, beeinflusst die Armhöhenverstellung und die erforderlichen Durchfahrbreiten.
Sie möchten ein Kragarmregal kaufen?
04 - Ablauf
Vom Erstgespräch zur fertigen Anlage
01
02
03
04
05
Bedarfsanalyse
Vor-Ort-Beratung
Regalplanung
Angebot
Lieferung & Montage
Größe & Art des Lagergut, Kommissionierung, ungefähre Dimensionen.
Lichte Hallenmaße, Bodenart, Arbeitsgänge, Laufwege, besondere örtliche Gegenheiten.
CAD-gestützte Planung & Visualisierung der Anlage
Transparentes Festpreisangebot mit allen Leistungen: Lieferung, Montage und Sicherheitszubehör.
Aufbau durch eigenes Team oder langjährige Partnerfirmen.
Wir analysieren Ihre Lagersituation kostenlos vor Ort.
05 - Sicherheit
Regalprüfung nach DIN EN 15635 –
Sicherheit im Lager
Wer Kragarmregale nutzt, trägt Verantwortung für deren sicheren Zustand und ist gesetzlich zur regelmäßigen Prüfung verpflichtet. Die DIN EN 15635 legt fest, wie und in welchen Abständen Regalanlagen auf Schäden und Mängel zu untersuchen sind.
Grundsätzlich unterliegen alle gewerblich genutzten Regalsysteme einer Prüfpflicht. Für bestimmte Regalarten können jedoch Ausnahmen gelten – insbesondere für Regale, die ausschließlich manuell be- und entladen werden, etwa bei leichten Kragarmregale bei denen das Langgut ohne Einsatz von Flurförderzeugen be- und entladen wird. Voraussetzung ist, dass keine schädigenden Einflüsse zu erwarten sind, also weder mechanische Belastung durch Fahrzeuge noch ein erhöhtes Unfallrisiko, und dass die Regale konstruktiv nicht für hohe Lasten ausgelegt sind.
Ob auf eine regelmäßige Regalprüfung verzichtet werden kann, muss jedoch immer individuell bewertet werden. Grundlage ist eine verpflichtende Risikoanalyse mit Gefährdungsbeurteilung gemäß Betriebssicherheitsverordnung (BetrSichV), die der Betreiber selbst durchzuführen hat und deren Restrisiko er trägt. Eine Erstprüfung nach DIN EN 15635 bleibt in jedem Fall erforderlich.
Die Norm unterscheidet zwischen zwei Prüfebenen:
Wöchentliche Sichtprüfung
entsprechend geschulter Mitarbeiter
wöchentlichen Sichtprüfung durch den Betreiber, der Auffälligkeiten wie Verformungen, Beschädigungen oder Überladung eigenständig protokolliert. Die wöchentliche Sichtprüfung von Regalen darf auch durch interne Mitarbeiter durchgeführt werden.
Jährliche Prüfung
befähigte Person mit Sachkenntnis in Regalanlagen
Laut DIN EN 15635 darf die jährliche Regalprüfung ausschließlich von einer sogenannten „befähigten Person“ mit Sachkenntnis (auch Regalprüfer oder Regalinspekteur genannt) durchgeführt werden. Die fachliche Eignung für diese Prüfung wird durch eine entsprechende Ausbildung nach Vorgaben der TRBS 1203 (Technische Regeln für Betriebssicherheit) nachgewiesen.
Wir übernehmen diese Prüfung professionell: Unsere Fachleute führen eine systematische Sichtprüfung aller Regalkomponenten durch, bewerten Schäden anhand der in der Norm definierten Schadensklassen und erstellen eine lückenlose Dokumentation.
Werden Mängel festgestellt, folgt die entsprechende Maßnahme: Bei grüner Schadensklasse genügt eine zeitnahe Instandsetzung, bei gelber Klasse ist die betroffene Stelle zeitlich zu begrenzen, bei roter Klasse ist das Regalfeld sofort außer Betrieb zu nehmen und darf nicht mehr belastet werden.
06 - Konfiguration
In 3 Schritten zum konfigurierten Kragarmregal
1
Beratung vor Ort:
Ein Fachberater von mk-Lagertechnik kommt zu Ihnen und nimmt alle relevanten Maße, Traglastanforderungen, Langgut-Maße, Kommissionierwege und Platzverhältnisse auf. So entsteht eine verlässliche Grundlage für die weitere Planung, ohne Missverständnisse oder nachträgliche Korrekturen.
2
Planung und Optimierung:
Auf Basis der aufgenommenen Daten plant das Team Ihre Kragarmregal-Anlage: Anzahl der Regalreihen, Ständeranzahl, Achsabstand der Ständer, oberste Lagerebene, Länge und Traglast der Kragarme, Regalaufbau und Bodenbefestigung (Dübelmontage) werden so abgestimmt, dass Kapazität, Sicherheit und Zugänglichkeit optimal zusammenpassen. Für den Außenbereich stehen Ausführungen mit Dach oder mit Dach und Wänden zur Verfügung. Sonderanfertigungen sind auf Anfrage ebenfalls realisierbar. Auf Wunsch erhalten Sie ein 2D- oder 3D-Layout Ihrer geplanten Lageranlage sowie eine prüffähige Statik bzw. Fundamentstatik.
3
Lieferung und Montage:
Wir liefern und montieren (optional) Ihr Kragarmregal fachgerecht. Die Montage erfolgt nach den geltenden Normen, sodass Ihre Anlage vom ersten Tag an sicher und abnahmefertig ist.
Für eine unverbindliche Empfehlung steht Ihnen unser Team auch persönlich zur Verfügung.
Wir analysieren Ihre Situation kostenlos vor Ort.
07 - Kosten & Investition
Was kostet ein Kragarmregal?
Preise & Faktoren
Die Kosten eines Kragarmregals hängen von der Systemgröße, Traglast und Ausstattung ab.
Die folgende Übersicht zeigt die wichtigsten Kostenfaktoren für typische Kragarmregal-Konfigurationen:
Faktor
Detail
Code
Richtpreis
F.01
Systemgröße
Höhe des Ständers und Anzahl der Regalfelder bestimmen den Grundpreis. Wir können Kragarmregale bis 20m Höhe realisieren.
auf Anfrage – abhängig von Belastung und Maßen
F.02
Armanzahl pro Ständer
pro Ständer sind typisch 3–6 Arme verbaubar; mehr Arme bedeuten mehr Kapazität und höhere Kosten. Bei einer beidseitigen Ausführung als „Doppelregal“ steigen die Gesamtkosten nicht zwangsläufig um das Doppelte. Dadurch, dass nicht zusätzliche Ständer verwendet werden, sondern die Kragarme auf der Rückseite an den bereits bestehenden Ständern der einseitigen Kragarmregale eingehängt werden, liegen die Mehrkosten bei ca. 10–25 %.
auf Anfrage – abhängig von Belastung und Maßen
F.03
Ausführung
Standard ist lackiert, auf Wunsch nach RAL-Farbcode oder als verzinkte Variante für den Außenbereich.
auf Anfrage
F.04
Zubehör
Anfahrschutz, Rammschutz sowie Rückwände und Dach für den Außeneinsatz haben einen erheblichen Einfluss auf den Gesamtpreis. In vielen Fällen ist die Einhausung noch einmal so teuer wie das Regal selbst.
nach Bedarf
Arme für Standardkonfigurationen tragen je nach Systemgröße zwischen 100 und 1.500 kg. Pro Ständer sind in der Regel 3 bis 6 Arme verbaubar; die Traglastberechnung erfolgt individuell für Ihre Anlage.
Wir erstellen Ihnen auf Basis Ihrer konkreten Anforderungen ein transparentes Angebot ohne versteckte Kosten.
08 - Kragarmregal als Kapazitätserweiterung
Lagerumbau:
Bestehende Flächen effizienter nutzen
Kragarmregal-Systeme lassen sich in bestehende Lagerstrukturen integrieren und erhöhen die Flächeneffizienz deutlich, weil sie die Raumhöhe nutzen und gleichzeitig freie Zugänglichkeit ohne Vertikalstreben bieten.
Gerade bei Lagerumbauten zeigt sich ihr Potenzial: Wo bisher Langgut unkontrolliert auf dem Boden lag oder in überfüllten Regalen steckte, entstehen durch ein modulares Regalsystem geordnete Lagerbereiche mit deutlich mehr nutzbarer Kapazität auf derselben Grundfläche.
Bei jedem Lagerumbau gehören Sicherheitsfragen von Anfang an zur Planung: Standsicherheit, fachgerechte Bodenbefestigung und die Regalprüfung (DGUV-Prüfung) nach DGUV 208-061 und DIN EN 15635 sind gesetzlich vorgeschrieben und müssen von Beginn an mitgedacht werden.
1
Bestandsanalyse:
Was?, wie viel?, wie lang ist das Lagergut?, wie schwer ist das Lagergut?, - sind typische Fragen die wir zu Beginn mit Ihnen klären. Zunächst nehmen wir den Bestand auf und dokumentieren Ihre aktuellen Lagerprozesse
2
Planung:
Auf dieser Basis entwickeln wir im CAD ein optimiertes Layout, das Kommissionierwege, Fördertechnik und Sicherheitsabstände berücksichtigt.
3
Lieferung & Montage:
Nach Abstimmung und Freigabe übernehmen wir Lieferung und Montage (optional) – mit minimalem Eingriff in Ihren laufenden Betrieb.
Für Kragarmregale im Außenbereich gelten besondere Anforderungen hinsichtlich prüffähriger Statik (Wind- und Schneelastberechnung). Fundamentstatik & prüffähige Stahlbaustatik bieten wir auf Wunsch als zusätzliche Dienstleistung an.
Ihr Platz wird knapp? Lassen Sie uns gemeinsam ausloten, wie viel Lager in Ihrer Halle steckt.
08 - Ansprechpartner
Planung & Beratung durch unsere Experten
Lagerplanung ist Vertrauenssache. Bei mk-Lagertechnik begleitet ein fester Ansprechpartner jedes Projekt von der ersten Bedarfsanalyse bis zur abgenommenen Montage - persöhnlich, verbindlich und mit dem nötigen Fachwissen in Regaltechnik und Lagerlogistik.
Unsere Berater kennen die Anforderungen unterschiedlichster Branchen:
von der Lebensmittelproduktion über den Maschinenbau bis zum Versandhandel.
Ob einzelne Regalzeile oder komplette Lagerstruktur - wir entwicklen ein Konzept, das zu ihren Prozessen passt, alle Normen erfüllt und innerhalb ihres Budgets realisierbar ist. Modulare Erweiterbarkeit denken wir von Anfang an mit, damit Ihr Lager mit Ihrem Unternehmen wachsen kann.
Wir vereinbaren einen Termin zur kostenlosen Vor-Ort-Beratung und machen Ihr Lager fit für die Zukunft.
Wir sind Experte für Lagerregal-Systeme
Wer eine Regalanlage plant, braucht mehr als einen Produktkatalog. Unsere Fachberater kommen zu Ihnen vor Ort, nehmen Ihre Raumsituation auf und entwickeln gemeinsam mit Ihnen eine Lagerlösung, die Platzpotenziale konsequent ausschöpft.
Arbeitssicherheit ist dabei kein nachträglicher Gedanke, sondern ein fester Bestandteil jeder Regalplanung. Im laufenden Betrieb gelten klare Vorschriften: Die DGUV 208-061 der Deutschen Gesetzlichen Unfallversicherung regelt den sicheren Betrieb von Lagereinrichtungen und schreibt unter anderem Anforderungen an Aufstellung, Belastung und Überprüfung von Regalen fest. Ergänzend dazu legt die DIN EN 15635 die Grundlage für die regelmäßige Regalprüfung und Instandhaltung. Beide Regelwerke kennen wir genau und setzen sie in jeder Planung konsequent um.
Ihre Ansprechpartner bei mk-Lagertechnik begleiten Sie persönlich durch den gesamten Prozess: von der ersten kostenlosen Bedarfsanalyse über die Regalplanung nach Raummaß bis zur abschließenden Abnahm
09 - FAQ
Häufige Fragen
Q.01
Was ist ein Kragarmregal? Ein Kragarmregal ist ein Regalsystem mit auskragenden Armen, das speziell für die Lagerung von Langgut, Rohren, Profilen und Platten konzipiert ist. Im Unterschied zu herkömmlichen Regalen gibt es keine Mittelstütze, die den Einlagerungsbereich einschränkt. Das Lagergut lässt sich deshalb von der Seite frei einlagern und entnehmen.
Q.02
Für welche Güter eignet sich ein Kragarmregal? Kragarmregale eignen sich für alle Güter, die keine Palette benötigen und seitlich eingelagert werden: Holzbalken, Stahlrohre, Aluminiumprofile, Bleche, Platten und ähnliches Langgut. Auch im Freiarmlager (Freiarmregal) für den Außenbereich – etwa in feuerverzinkter Ausführung – sind solche Güter sicher aufgehoben.
Q.03
Was kostet ein Kragarmregal? Das lässt sich nicht pauschal beantworten. Die Preise variieren je nach Traglast, Armanzahl und gewählter Ausführung (pulverbeschichtet oder feuerverzinkt). Wir erstellen auf Anfrage ein individuelles Angebot.
Q.04
Einseitig oder doppelseitig – welche Variante ist die richtige? Einseitige Kragarmregale eignen sich für die Wandaufstellung und kommen mit weniger Grundfläche aus. Doppelseitige Ausführungen stehen frei im Raum, bieten die doppelte Einlagerungskapazität und sind besonders wirtschaftlich, wenn Platz vorhanden ist und beidseitige Zugänglichkeit gewünscht wird. Da ein gemeinsamer Regalständer zwei Lagerseiten trägt, werden weniger Stützen, Fundamente und Bauteile benötigt als bei zwei gegenüberstehenden einseitigen Regalen. Die Anschaffungskosten je Lagerplatz sinken dadurch.
Q.05
Wie läuft die Planung und Montage ab? Wir kommen zunächst zu Ihnen vor Ort, nehmen alle relevanten Anforderungen auf und erstellen anschließend eine individuelle Planung. Nach Ihrer Freigabe erfolgen die Lieferung und fachgerechte Montage durch unser Team inklusive normgerechter Bodenbefestigung und abschließender Regalprüfung.
10 - Angebot
Kragarmregal kaufen bei
mk-Lagertechnik
Wir kalkulieren auf Basis der kostenlosen Lageranalyse sowie des konkreten Vor-Ort-Termins und erstellen Ihnen ein transparentes Festpreisangebot - ohne versteckte Kosten.
Was sie erhalten:
> Kostenlose Lageranalyse
> Kostenlose Vor-Ort-Beratung
> Individuelle Planung im CAD
> Persönlicher Projektmanager
> Langfristiger Full-Service-Partner
